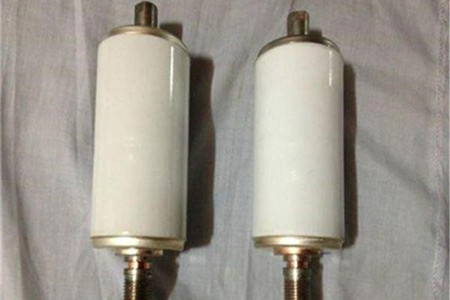

真空開關管是一種電子元器件，主要用于電力系統的高壓、大電流中斷和開閉操作。它的關鍵部件是真空室，其真空度的高低直接影響著開關管的性能和壽命。那么，真空度多少才是合理的呢？
真空度是指真空室內氣體壓強與大氣壓強之比，通常用帕斯卡(Pa)或毫巴作為單位。按照國際標準，真空度可分為粗真空、低真空、高真空和超高真空四個等級。對于真空度的要求，視不同的使用場合而定。
在電力系統中，真空開關管的應用場景多是在高壓、高電流環境下，需要在斷路時避免電弧產生，同時還要保持較高的擊穿電壓。因此，真空度對開關管的影響顯得尤為重要。
一般來說，在電力系統中，開關管的真空度要求為10^-3 ~10^-4 Pa。這個范圍的真空度可以有效地保證真空開關管的性能和工作壽命。
當真空度低于這個范圍時，氣體分子會與電極表面發生碰撞，產生電子，形成電子云和電流，從而導致電弧和擊穿現象的出現，使開關管失效。
反之，當真空度過高時，真空室內的氣壓幾乎為零，容易產生電子禁區和難以維持的真空電弧，也會影響真空開關管的可靠性。
維持開關管內真空度不超過其滿足滅弧要求的壓強范圍(約為10^-1 Pa)的時間應保證在20年以上2。當真空度下降到10^-1 Pa以下時，開關管的絕緣及滅弧能力將喪失，即真空壽命已終結，需要立即更換。
當然，隨著科學技術的發展，實現超高真空已成為可能。但目前這種真空度多集中在研究領域和部分高端應用中，對于普通的電力系統和工業環境，10^-3 ~10^-4 Pa的真空度是較為合理和切實可行的。
對于真空開關管來說，真空度是其工作的核心因素之一，真空度的要求則需要根據具體的使用場合來考慮。在合理和可行的范圍內，不斷提高真空度的水平，將有力地增強開關管的性能和壽命，為電力系統的安全和穩定運行提供更加有效的保障。
